Станок зубофрезерный 5к328а

Полуавтомат зубофрезерный модели 5К328А — это советский зубофрезерный станок, предназначенный для нарезания цилиндрических и червячных зубчатых колес в условиях индивидуального и серийного производства.

Нарезание цилиндрических зубчатых колес производится червячной фрезой методом обкатки или дисковой модульной фрезой методом копирования с единичным делением. Нарезание червячных колес выполняется червячной фрезой методом радиального врезания.

⚙️- Особенности станка

Станок 5К328А — представитель классической советской школы станкостроения, которая славилась: Простой и надежной кинематикой.

Понятным и логичным управлением.

Мощной литой станиной с высокой виброустойчивостью.

Большим запасом прочности по узлам и механике.

Массивная станина и жесткая компоновка обеспечивают стабильную геометрию и позволяют работать с серьезными нагрузками без потери точности.

Технические характеристики

Наибольший модуль нарезаемого колеса, мм	12
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с отведенной задней стойкой (без контрподдержки), мм	1250
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с задней стойкой (с контрподдержкой), мм	800
Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм	1000
Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°), мм	600
Наибольший диаметр нарезаемых цилиндрических косозубых колес (60°) (для фрезы Ø 180 мм), мм	400
Наибольший угол наклона нарезаемых зубъев обрабатываемых колес, град	±60
Наибольший диаметр червячных нарезаемых колес, мм	800
Наибольшая длина венца нарезаемых цилиндрических прямозубых колес (0°), мм	560
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (30°), мм	400
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (45°), мм	310
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (60°), мм	290
Наименьшее число нарезаемых зубьев	20
Стол
Диаметр стола, мм	1000
Расстояние между осями стола и фрезы, мм	115....820
Расстояние от плоскости стола и оси фрезы, мм	230....880
Ручное перемещение стола за один оборот лимба, мм	0,5
Суппорт
Наибольшее перемещение фрезерного суппорта, мм	650
Ускоренное перемещение каретки суппорта, мм/мин	300
Наибольший диаметр режущего инструмента (червячной фрезы), мм	225
Наибольшая длина режущего инструмента (червячной фрезы), мм	240
Ускоренное перемещение шпинделя вдоль оси, мм/мин	120
Расстояние от оси шпинделя до направляющих суппорта, мм	390
Поворот суппорта на одно деление шкалы линейки, град	1°
Поворот суппорта на одно деление шкалы нониуса, мин	5`
Конусное отверстие шпинделя	Морзе 6
Наибольшее осевое перемещение фрезы, мм	240

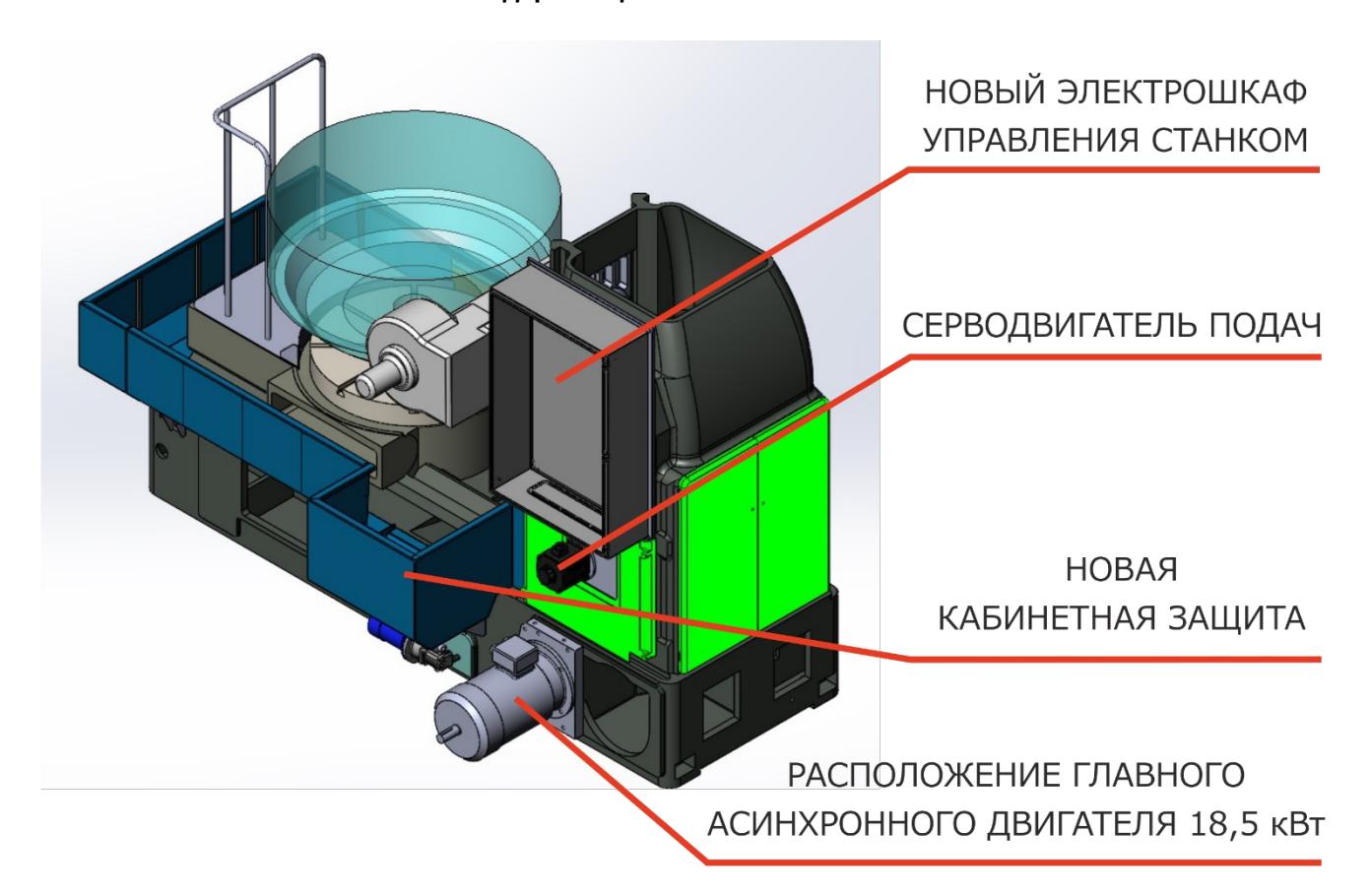

Технические особенности станка

Механика главного движения

Взамен механической коробки скоростей главного привода фрезы и вращения стола, мы устанавливаем новый асинхронный электродвигатель мощностью 18,5 кВт, который через коническую передачу передает вращение на центральный вал в стойке. Регулировка скорости вращения фрезы и стола производится плавно и бесступенчато за счет частотного преобразователя.

Механика подач

Вносятся изменения в кинематическую схему станка, согласно которой на ось радиального перемещения стола и вертикального перемещения суппорта встраивается серводвигатель подачи, данные изменения позволяют облегчить кинематику станка и бесступенчато управлять величиной подачи.

Управление

Собран новый электрошкаф управления станком. Логика работы построена на базе промышленного контроллера фирмы OMRON. Для удобства весь функционал управления станком на пульте управления оставлен без изменения.
