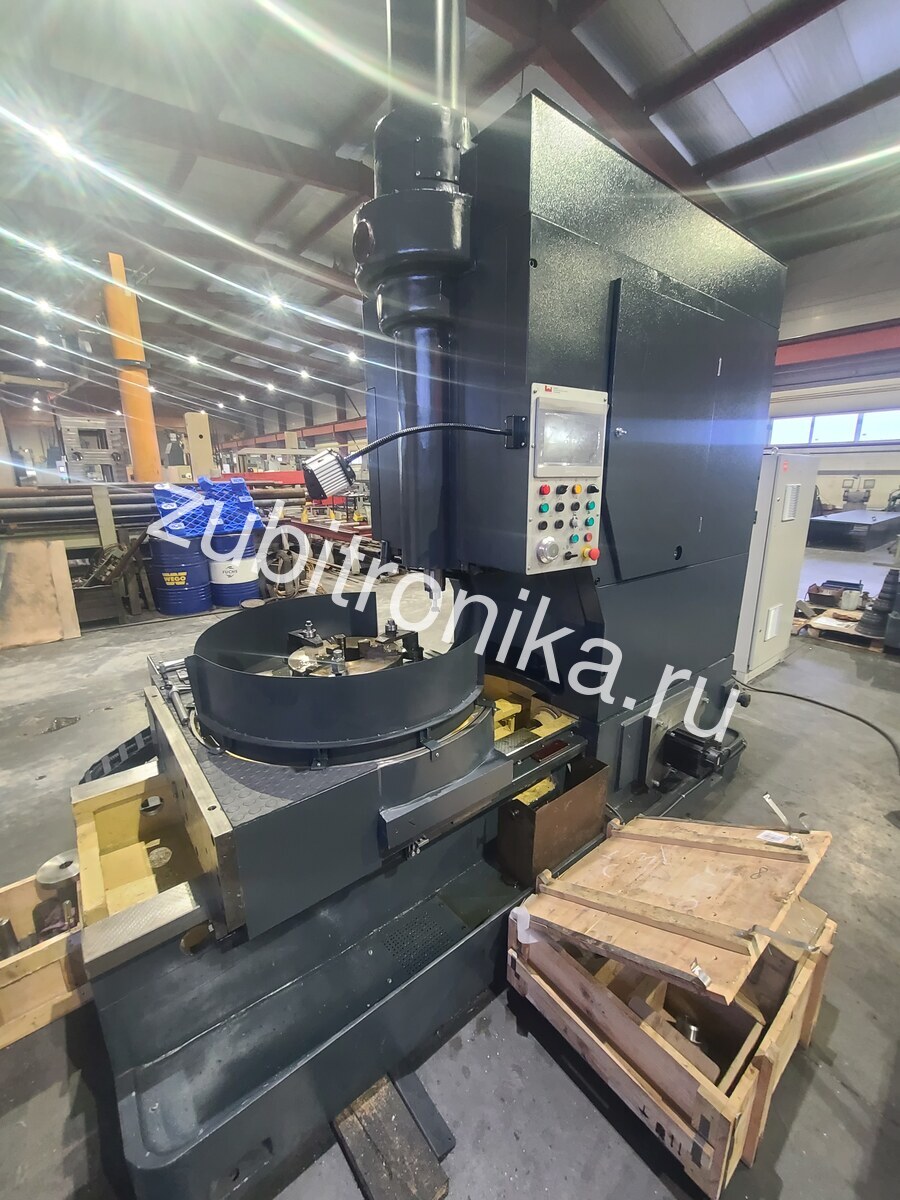

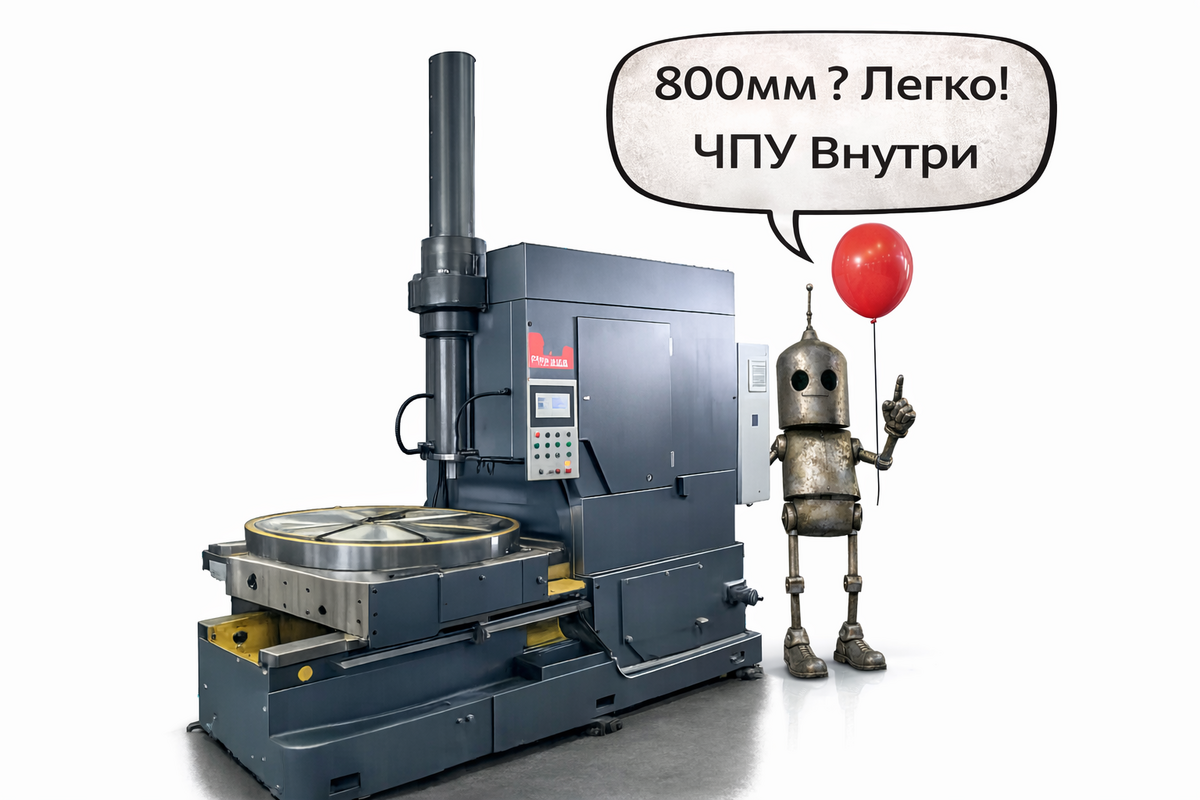

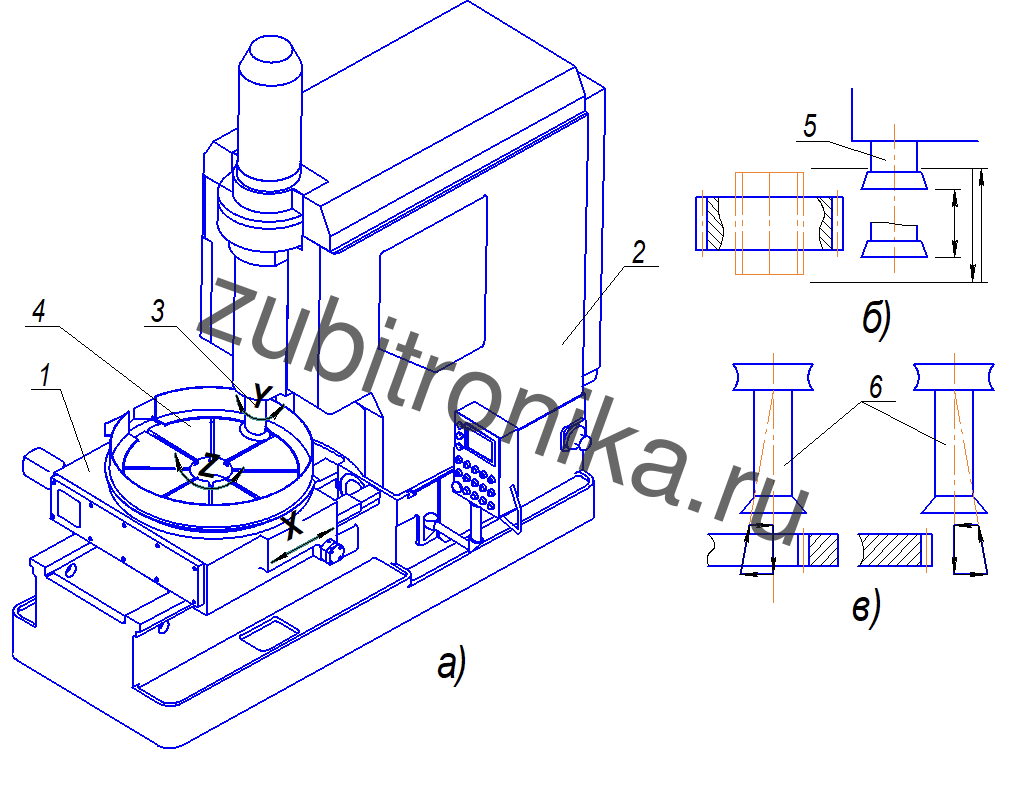

Зубодолбежный станок модели 5М150 с ЧПУ

Зубодолбёжный станок 5М150 предназначен для нарезания зубьев на цилиндрических шестернях внутреннего и наружного зацепления, как с открытыми так и закрытыми венцами (блок-шестерни) с максимальным диаметром 800мм.

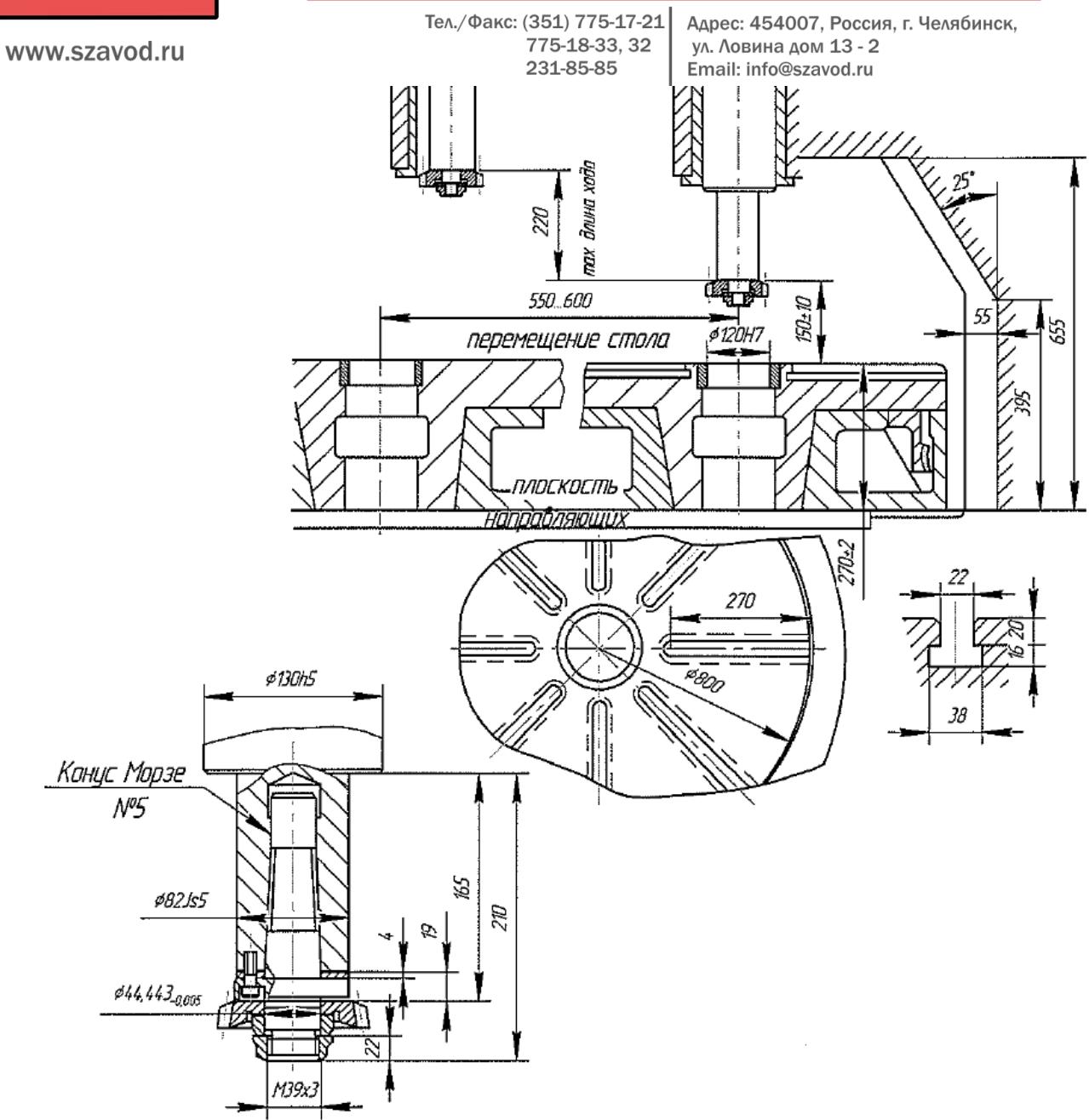

Основные технические характеристики

Класс точности	Н
Наибольший диаметр устанавливаемого изделия, мм	800
Наибольшая ширина нарезаемого венца, мм	200
Наибольший диаметр нарезаемого зубчатого венца, мм:
- наружного зацепления	800
- внутреннего зацепления	1000*
Модуль нарезаемых зубчатых колес:
- наименьший	1
- наибольший	12
Диаметр рабочей поверхности стола, мм	800
Наибольший номинальный делительный диаметр долбяка, мм	200
Конец шпинделя для крепления инструмента (отверстие-конус)	Морзе 5
Расстояние от нижней плоскости основания станка до рабочей поверхности стола, мм	870
Ширина паза в столе	22Н11
Расстояние между верхней плоскостью стола и торцем шпинделя, мм:
- наименьшее	155
- наибольшее	355*
Наибольший ход шпинделя, мм	220
Расстояние от оси шпинделя до оси стола, мм:
- наименьшее	0
- наибольшее	700
Пределы чисел двойных ходов шпинделя в мин.	33…212
Пределы круговых подач при диаметре инструмента D100, мм/дв.х.	0,2…1,5
Пределы радиальных подач, мм/мин	0,5…5,0
Скорость ускоренного перемещения стола, мм/мин	205
Частота вращения стола, об/мин	1,7
Частота вращения шпинделя инструмента, об/мин	3
Питающая сеть тип 3РЕN (3PE+N)
- напряжение, В	380В±10%
- частота тока, Гц	50Гц±2%
Потребляемая мощность, кВт	17
Габаритные размеры полуавтомата, мм:
- длина	3150
- ширина	1780
- высота	3300
Масса, кг	10450

Технические особенности
Управление

Логика работы станка построена на базе современного контроллера фирмы OMRON. Пускорегулирующая аппаратура фирмы Schneider Electric. На встроенном дисплее можно производить предварительную настройку станка, узнать о текущем состоянии конечных выключателей, гидравлики.

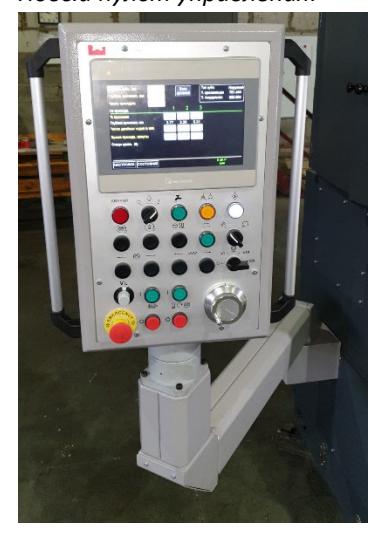

Пульт управления:

Зубодолбежный станок модели 5М150 с ЧПУ - Технические особенности Управление

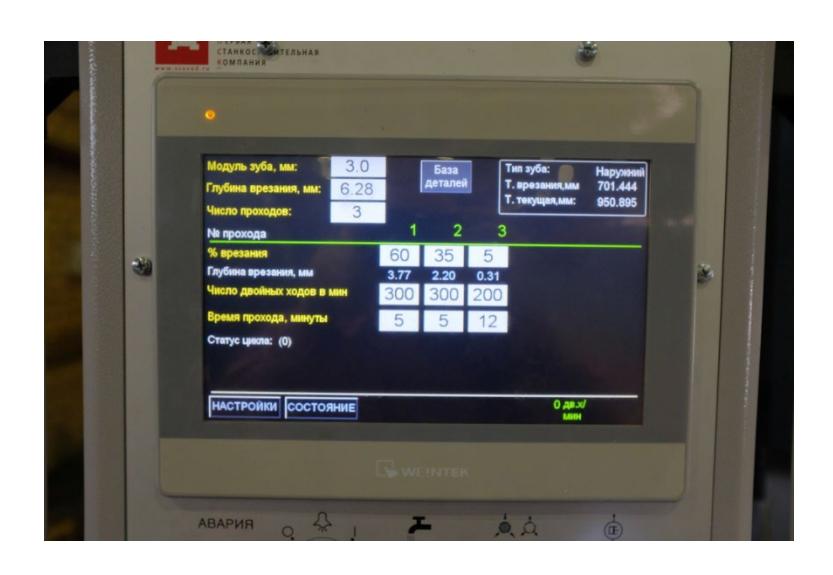

На станке применен интерфейс "Человек-Машина". Переналадка станка производится автоматически, путем ввода параметров детали. На дисплее станка можно задать любое количество циклов, глубину и скорость радиального врезания, фиксировать точку загрузи и выгрузки изделия. В режиме резания, производится индикация глубины врезания, время обработки детали.

Ось вращения долбяка и ось вращения стола имеют собственные высоко-моментные сервоприводы с высокой точностью позиционирования (Абсолютный датчик 16 Бит). Перенастройка станка происходит путем задания параметров обработки на дисплее.

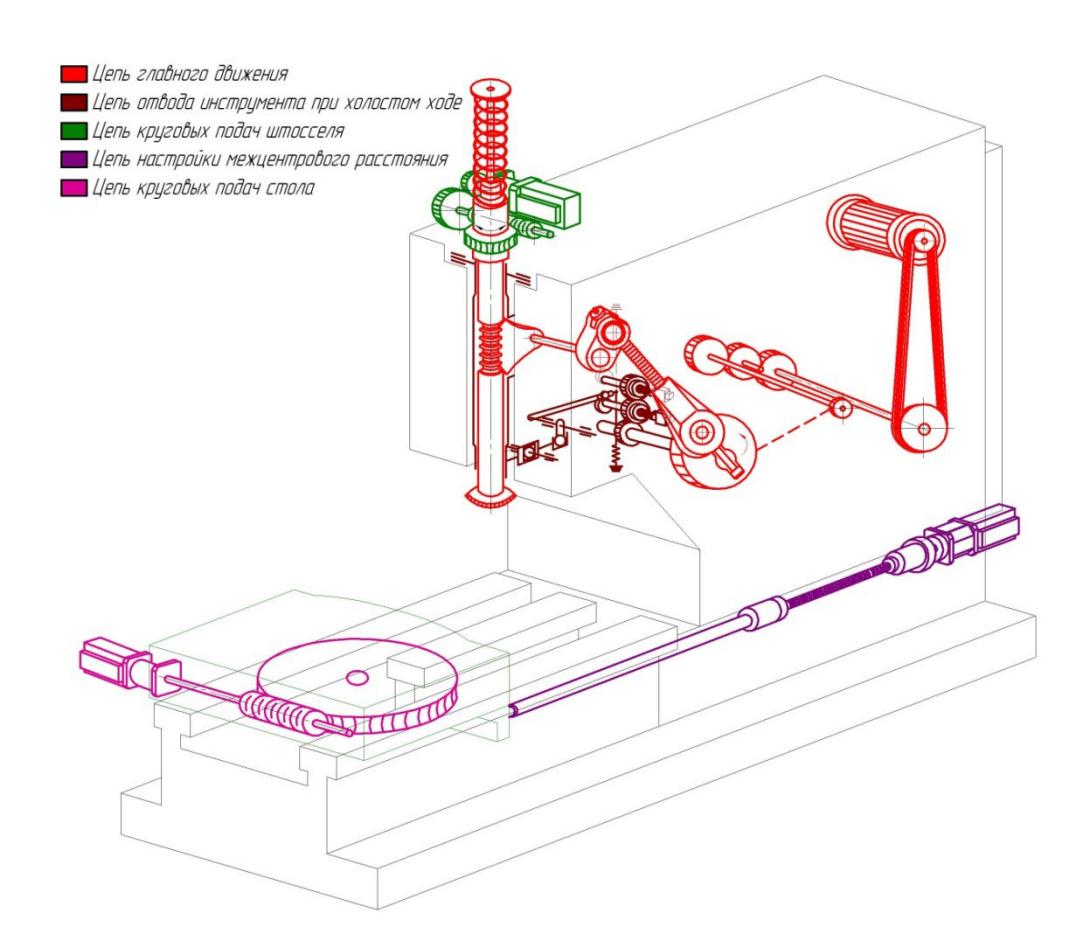

Кинематическая схема станка

Радиальная подача

В приводе радиальной подачи стола применен следящий привод с высокоточным планетарным редуктором с большой редукцией и беззазорная шарико-винтовая пара. Позиционирование стола осуществляется по цифровые линейки фирмы Baluff (Германия), с разрешением 1 мкм. Класс защищенности линейки IP67 (Влага-пыле защищенная). Cервопривод ф. Омрон. Спиральное движение радиальной подачи позволяет на 20-30% повысить производительность обработки или увеличить стойкость режущего инструмента.

С помощью электронного маховичка можно с высокой точностью перемещать стол.

Главный привод

За счет встройки частотного преобразователя и нового главного двигателя можно глубоко регулировать число двойных ходов шпинделя. (Ранее регулировка числа двойных ходов производилась за счет смены шестерней и трехскоростного двигателя).
