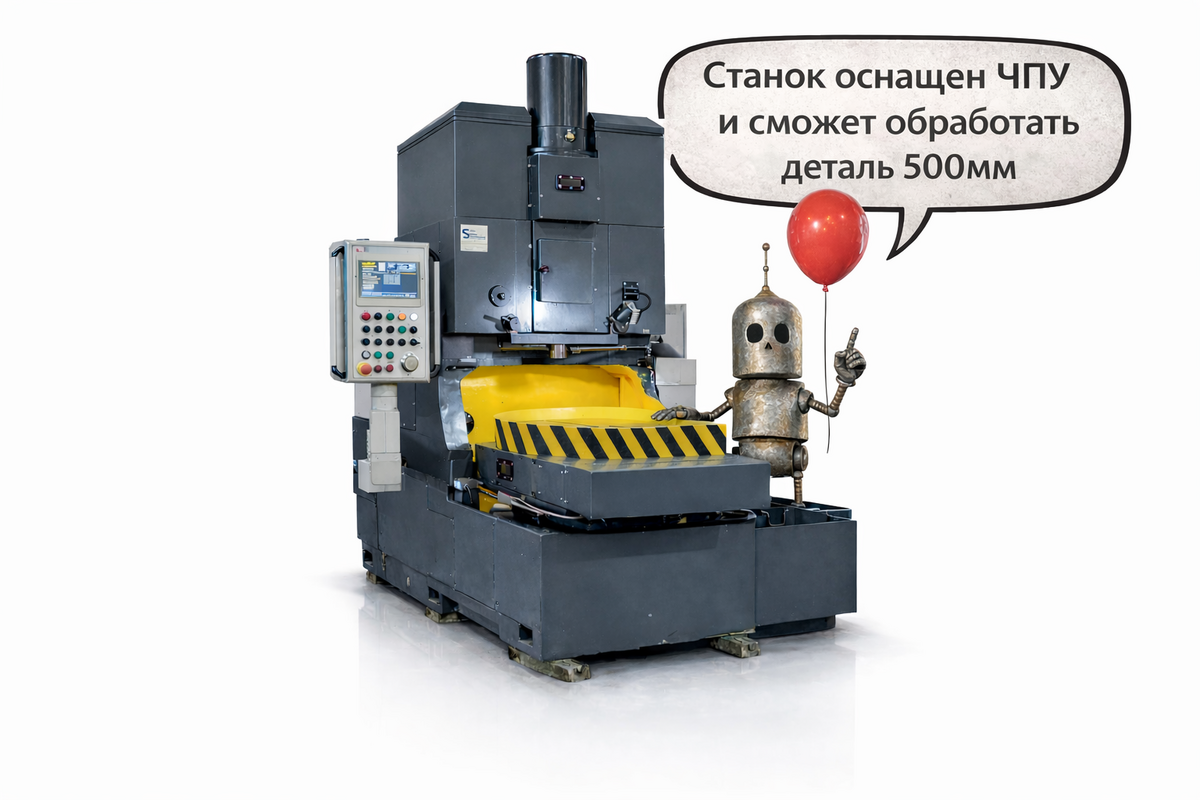

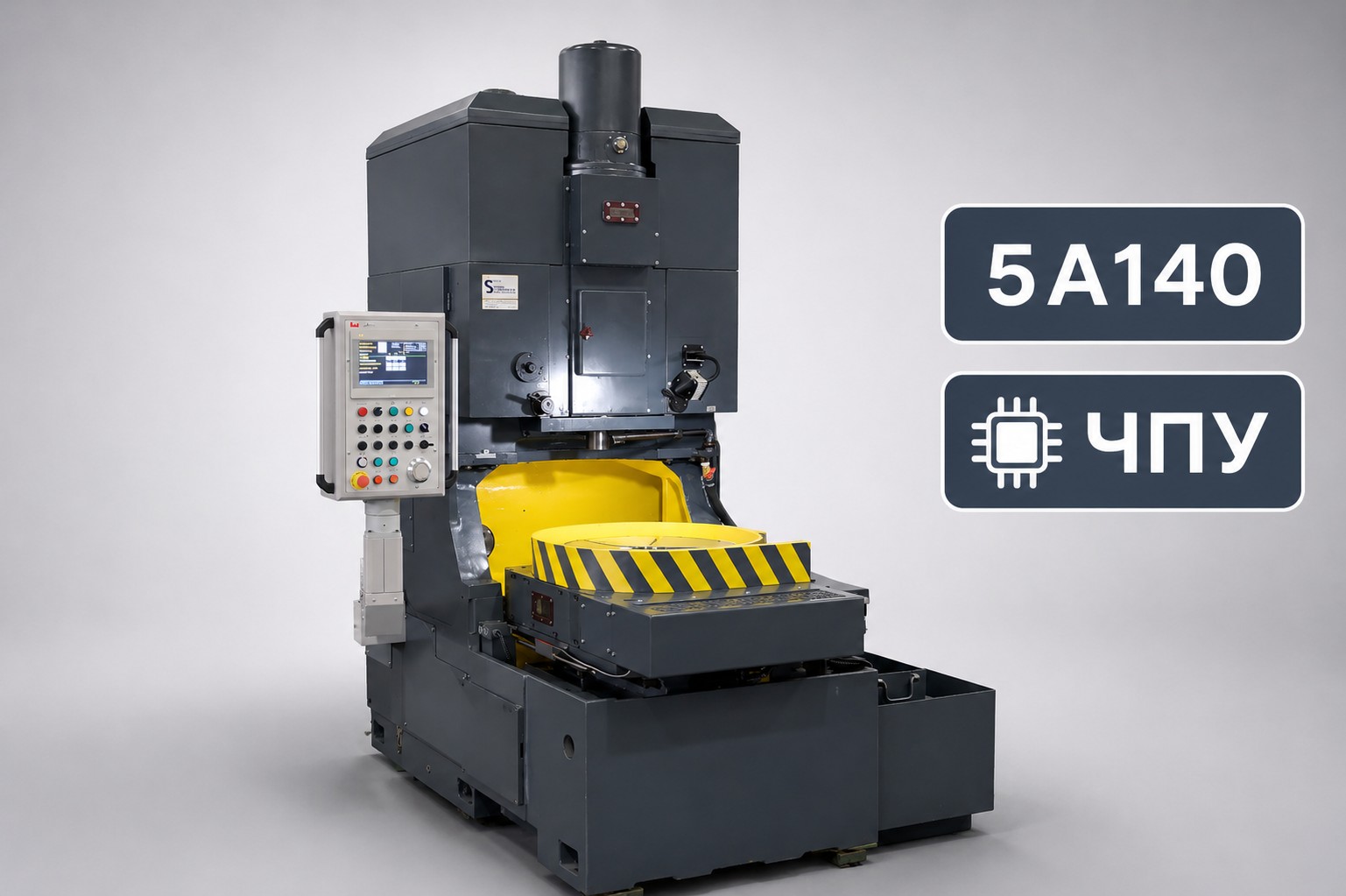

Зубодолбежный станок модели 5А140П с ЧПУ

Станок предназначен для высокоточной обработки цилиндрических зубчатых колёс внутреннего и наружного зацепления методом обкатного долбления дисковым долбяком. Станки обеспечивают формирование эвольвентного профиля зуба за счёт кинематически точного согласованного движения инструмента и заготовки, что позволяет получать зубчатые колёса с высокой точностью по шагу, профилю и направлению линии зуба

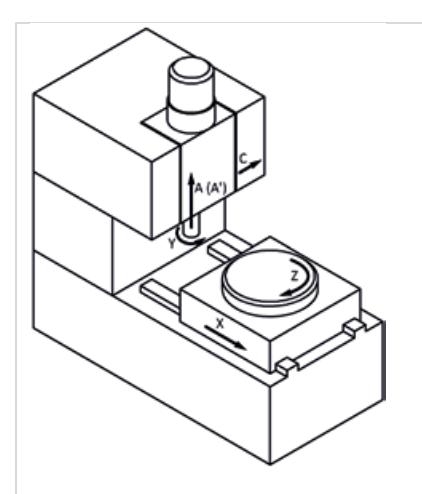

Описание кинематической схемы

Станок 5А140Ф3 станок оснащен цифровой гитарой деления (Традиционная механическая гитара деления со сменными шестернями отсутствует): вращение штосселя долбяка - ось Y и вращение стола - Ось Z имеют собственные высокомоментные серводвигатели, синхронное движение осей обеспечивает специальный модуль движения.

В цепь главного привода (возвратнопоступательное движение штосселя - Ось А) встроен асинхронный электродвигатель с частотной регулировкой числа двойных ходов режущего инструмента.

Ось Х - Радиальное перемещение стола оснащена ШВП класса точности IT5 и серводвигателем, в качестве обратной связи используется линейка с точностью позиционирования 1мкм.

Спиральное движение радиальной подачи позволяет на 20-30% повысить производительность обработки или увеличить стойкость режущего инструмента.

Оси ручной настройки: С – Смещение стойки A' – Настройка высоты рабочей зоны и величины хода штосселя.

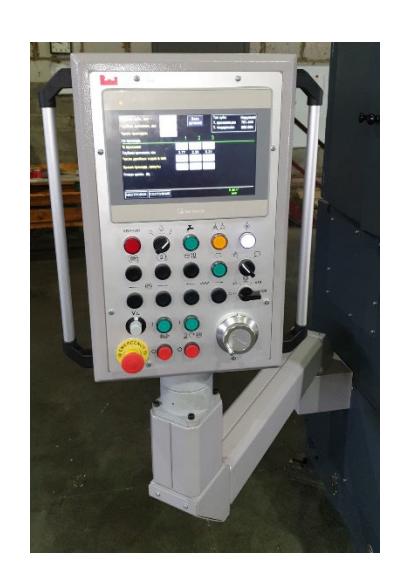

Управление

Станок 5А140 оснащен ЧПУ - переналадка станка производится автоматически, путем ввода параметров детали. На дисплее станка можно задать любое количество циклов, глубину и скорость радиального врезания, фиксировать точку загрузи и выгрузки изделия. В режиме резания, производится индикация глубины врезания, время обработки детали. Возможность хранения в памяти устройства ЧПУ до 100 различных наладок.

Основные технические данные

Станок 5А140Ф3 соответствует нормам точности по ГОСТ 658-89.

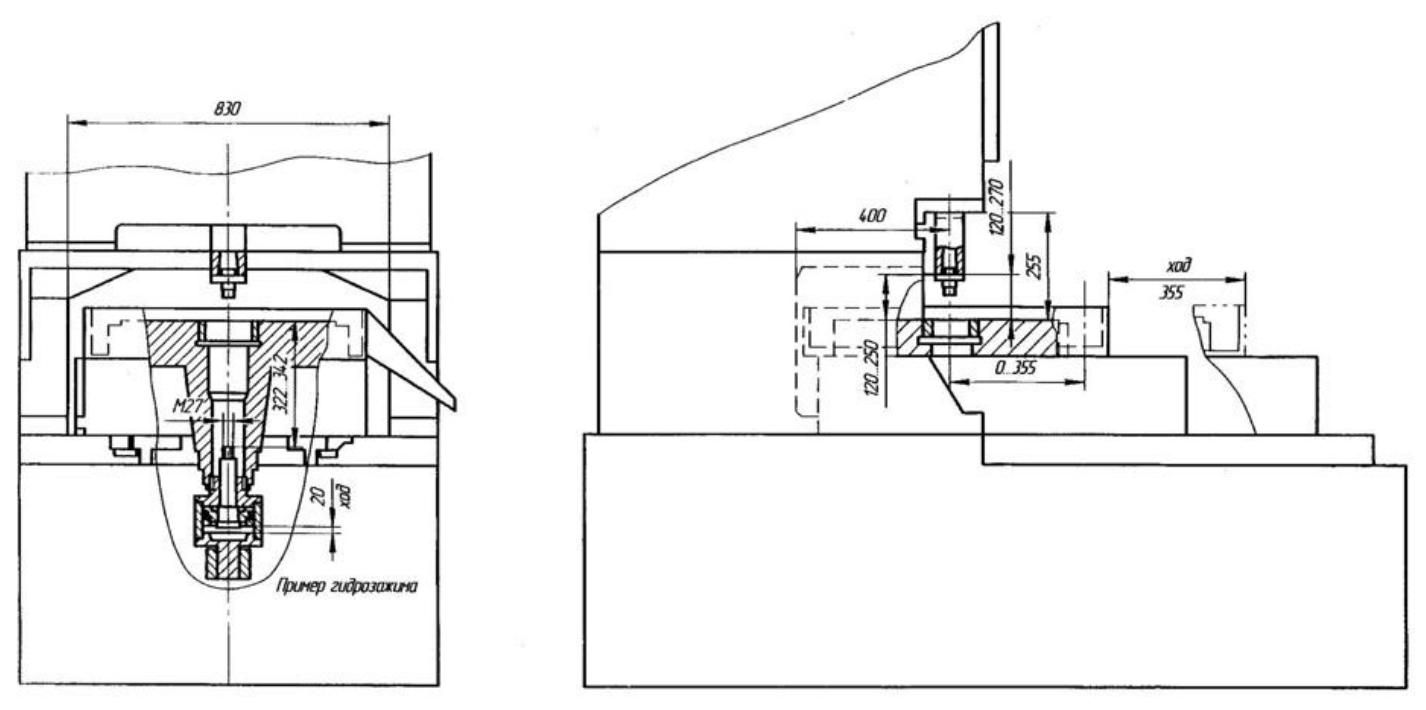

Наладочные установки (Эскиз)

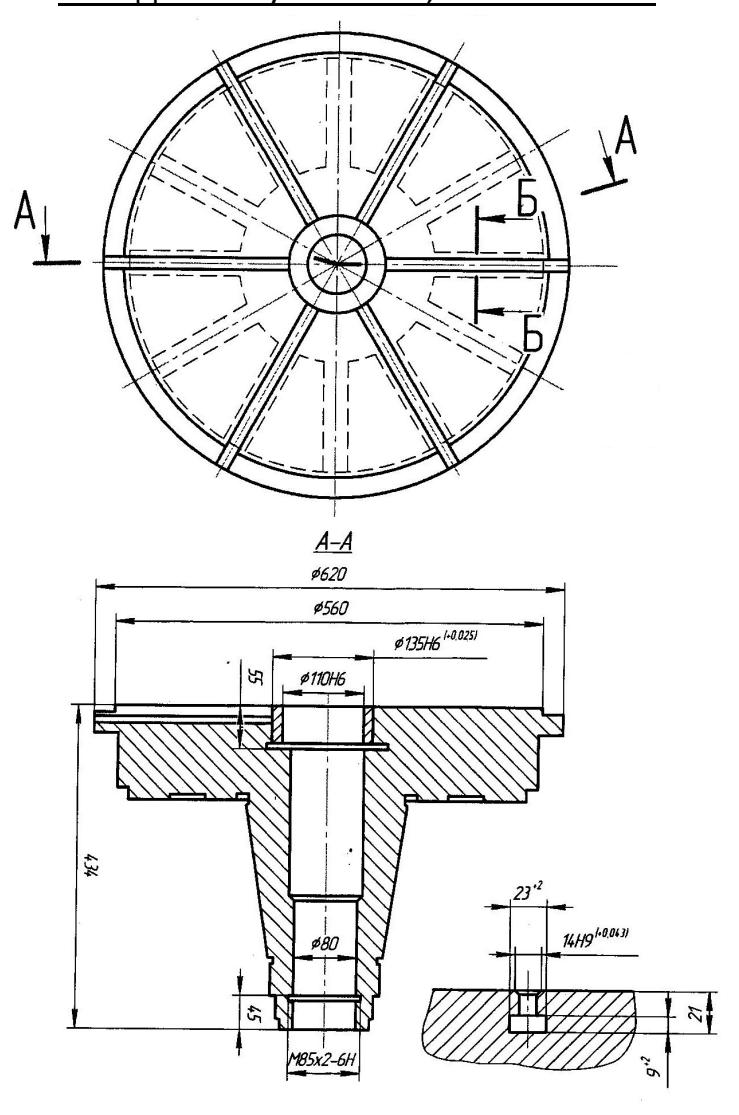

Рабочий стол (Эскиз)
